Витая пара: основа современных сетей!

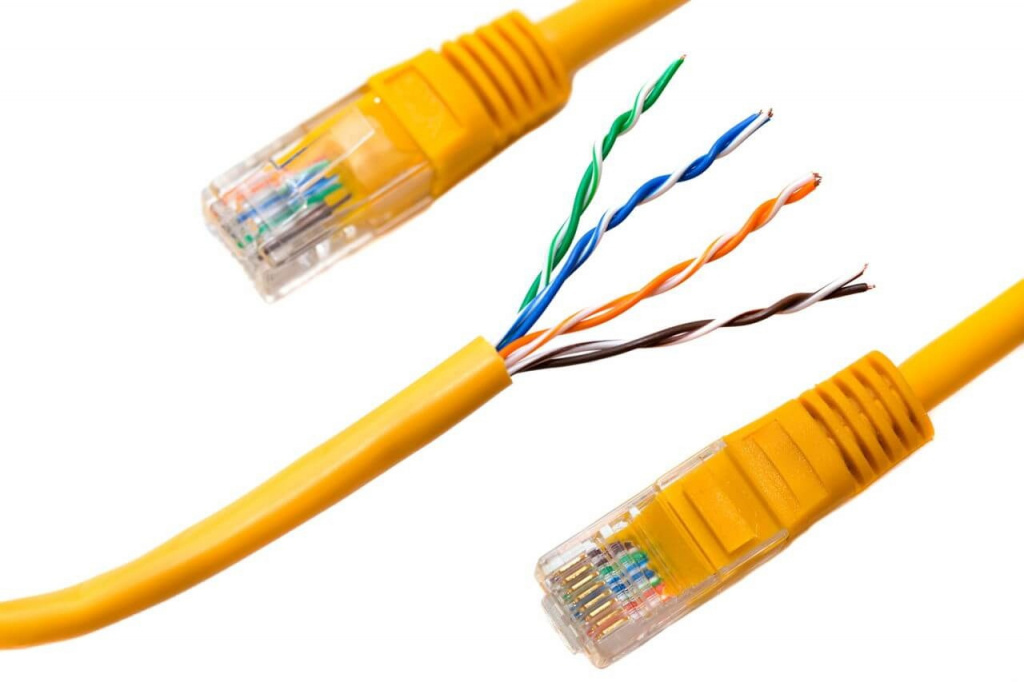

Витая пара — это обычный медный провод, применяемый для прокладки сетей. Он является одним из трех основных типов сетевых кабелей, включая коаксиальный и оптический. Кабель витая пара создается путем соединения двух изолированных проводов в скрученном виде и параллельном их расположении в оболочке ПВХ. Это помогает уменьшить перекрестные помехи и электромагнитную индукцию между парами проводов.
Витая пара активно применяется в структурированных кабельных системах, таких как компьютерные и телекоммуникационные сети. Он используется для передачи данных в различных технологиях, включая arcnet, ethernet и token ring. Благодаря своей низкой стоимости, легкости монтажа и совместимости с различными видами оборудования (с использованием разъема 8p8c), витая пара является наилучшим выбором для пользователей всех типов.
Характеристики категорий кабеля
- CAT 1 (частотная полоса 0.1 МГц) – представляет собой стандартный телефонный кабель, основное предназначение которого – передача голоса или же цифровых данных с использованием модема. Состоит лишь из одной пары проводов. Ранее использовался в США в «скрученном» виде, в России же, данный тип кабеля используется до сих пор и без скруток. Единственный минус данного типа – он менее надежен по отношению к помехам.
- CAT 2 (частотная полоса 1 МГц) – данный тип кабеля является устаревшим, иногда использующимся в телефонных сетях. Встречается в технологиях Arcnet и Token Ring и состоит из двух пар проводников. Передача данных поддерживается на скорости до 4Мбит/с.
- CAT 3 (частотная полоса – 16 МГц) – существуют как 4-х парные, так и 2-х парные кабели данного типа. Используется для создания телефонных, а также локальных сетей на базе 10BASE-T. Скорость передачи данных составляет 10 – 100 Мбит/с на расстоянии не более 100 метров используя технологию 100BASE-T4. От других данный тип кабеля отличает его совместимость со стандартами IEEE 802.3.
- СAT 4 (частотная полоса 20 МГц) – в настоящее время не используется. Раньше этот 4-парный кабель, со скоростью передачи данных до 16 Мбит/с, применялся в технологиях 100BASE-T4 и 10BASE-T.
- CAT5 (частотная полоса 100 МГц) – использовался в телефонных линиях и для создания сетей 100BASE-TX. Скорость передачи данных составляет – до 100 Мбит/с
- CAT5e(от англ. Expanded. частотная полоса 125 МГц) – данный тип представляет собой усовершенствованный кабель пятой категории, т.е. обладает лучшими характеристиками. Состоит из четырех скрученных пар, скорость передачи достигает 1000 Мбит/с. На данный момент является самым распространенным типом кабеля, используется для создания локальных компьютерных сетей.
- CAT 6 (частотная полоса 250 МГц) – широко используется в сетях Ethernet. Состоит из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с. Данный стандарт можно использовать в приложениях, работающих на высоких скоростях, до 40 Гбит/с. Как стандарт был установлен в 2008 году.
- CAT7 (частотная полоса до 700 МГц) – кабель данной категории снабжён несколькими экранами, один из которых общий, а остальные расположены вокруг каждой из пар. Седьмая категория — это уже ни UTP-кабель, а S/FTP (ScreenedFullyShieldedTwistedPair). Полностью экранированный кабель из четырех пар проводников, скорость передачи крайне высока и достигает 10 Гбит/с.
Кабель с экранированной витой парой, используется для устранения индуктивной и емкостной связи. Скручивание отменяет индуктивную связь, в то время как экранирование устраняет емкостную. Этот вид кабеля часто применяется для создания сетей между зданиями. По сравнению с неэкранированной витой парой использование экранированного приводит к большему затуханию. Однако, поскольку в случае сбалансированной передачи, дополняющие сигналы будут эффективно подавлять любые токи экранирования, потери незначительны.
Это интересно! Зачем нужен дренажный провод в витой паре? Дренажный провод – это часть системы заземления в экранированном кабеле. Он нужен для обеспечения непрерывности экрана из фольги, если он получит повреждения, и частичного снятия наведенных сигналов.
Маркировка витой пары

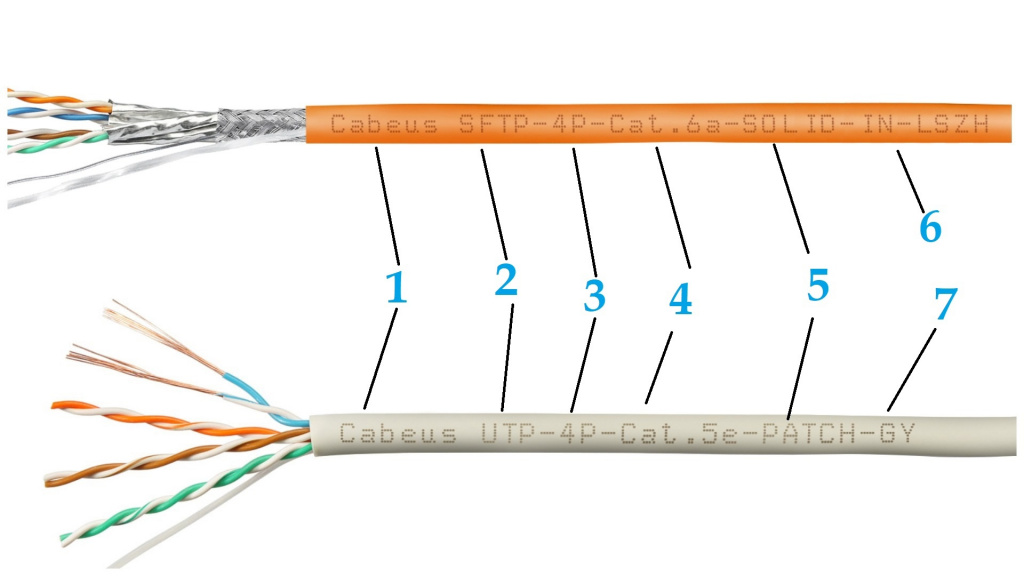

Маркировка интернет кабеля витая пара позволяет узнать основную информацию, которую необходимо учитывать при её выборе в зависимости от условий прокладки. В основном она состоит из следующих обозначений:
- Тип экранирования
- Количество пар
- Категория кабеля
- Одножильный или многожильный
- Тип оболочки
- Цвет
Кроме этого, может быть обозначен калибр кабеля в стандарте AWG, материал проводника, длина бухты и пригодность для внешней прокладки.
Интересный факт: почему в бухте витой пары 305 метров? Это аналог длинны в 1000 футов.
Применение витой пары
Витая пара широко используется для передачи данных и телекоммуникационных приложений в структурированной кабельной системе. Поскольку дальность передачи, скорость и пропускная способность у витой пары ограничены, она часто используется в телефонных линиях для передачи голоса и данных, а также в локальной сети и сети интернет.
Это интересно! Почему максимальная длина прокладки витой пары 100 метров? Максимальная длина в 100 метров связана с скоростью распространения сигнала. При этом получается минимальный размер пакета информации, который целиком помещается в кабеле. Это позволяет понять, не начала ли противоположная сторона передачу, прежде чем прохождение сигнала будет закончено, и избежать потерь.
Заключение
Подводя итог, можно сказать, что в будущем витая пара имеет большой потенциал в области передачи на короткие расстояния. Она может обеспечить необходимые условия для высокой эффективности, энергосбережения, защиты окружающей среды и многих других тенденций в современном обществе.
